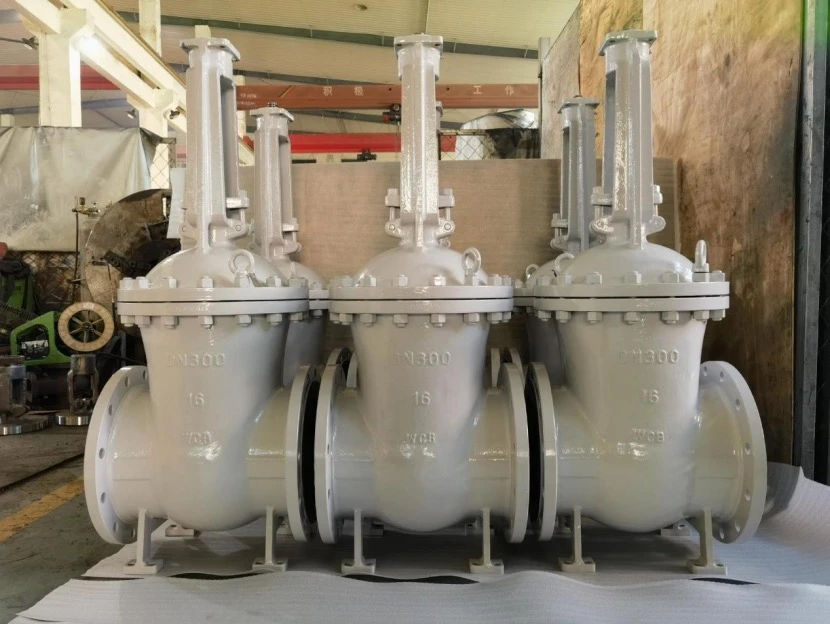

Zasuwa Solid Disc to przemysłowy zawór odcinający zaprojektowany do niezawodnego-odcinania i izolowania rurociągów w instalacjach naftowych i gazowych, petrochemicznych, energetyce, uzdatnianiu wody, procesach morskich i przemysłowych.
PORO dostarcza rozwiązania w postaci solidnych zasuw dyskowych do rurociągów naftowych i gazowych, obiektów petrochemicznych, elektrowni i systemów przetwarzania przemysłowego.
Specyfikacje techniczne
|
Parametr |
Specyfikacja |
|
Typ produktu |
Zasuwa z pełnym dyskiem (konstrukcja z pełnym klinem) |
|
Projekt zaworu |
Solidna konstrukcja zasuwy klinowej |
|
Aplikacja |
Izolacja rurociągu,-odcięcie usługi |
|
Zakres rozmiarów |
Dostosowane do wymagań projektu |
|
Ocena ciśnienia |
Zgodnie z klasą ASME, oceną PN lub wymaganiami projektu |
|
Materiały korpusu |
Stal węglowa, stal węglowa niskotemperaturowa, stal nierdzewna, stal nierdzewna duplex, stal stopowa |
|
Materiały wykończeniowe |
Wybrane zgodnie z warunkami świadczenia usług |
|
Zakończ połączenia |
Kołnierzowe, spawane doczołowo, połączenia niestandardowe |
|
Typ operacji |
Koło ręczne, operator przekładni, siłownik pneumatyczny, siłownik elektryczny |
|
Pozycja montażowa |
Poziomy lub pionowy montaż rurociągów w zależności od wymagań systemowych |
|
Obowiązujące media |
Ropa naftowa, gaz, woda, para wodna, płyny chemiczne i przemysłowe |
|
Kontrola |
Weryfikacja materiału, kontrola wymiarowa, kontrola montażu, próba ciśnieniowa |
Kluczowe funkcje
Solidna konstrukcja dysku klinowego
Jedno-masywny dysk klinowy zapewnia zwiększoną wytrzymałość mechaniczną i stabilność strukturalną, dzięki czemu zawór może wytrzymać wymagające warunki pracy rurociągu, zachowując jednocześnie niezawodną- skuteczność odcięcia.
Projekt uszczelnienia klinowego
Dysk{0}}w kształcie klina zapewnia kontrolowany kontakt uszczelniający z gniazdami zaworów podczas zamykania, zapewniając skuteczną izolację i pomagając zachować integralność uszczelnienia w różnych warunkach pracy.
Pełny port prosty-Przejście przelotowe
Niezakłócony kanał przepływu minimalizuje spadek ciśnienia i turbulencje przepływu po całkowitym otwarciu, poprawiając wydajność systemu i zmniejszając opory podczas pracy rurociągu.
Stabilne uszczelnienie gniazda i dysku
Precyzyjnie dopasowana konstrukcja dysku i gniazda pomaga utrzymać stabilny kontakt uszczelniający podczas pracy zaworu, zapewniając długoterminową-niezawodność-odcięcia.
Przykręcana konstrukcja maski
Konstrukcja przykręcanej pokrywy zapewnia wygodny dostęp do elementów wewnętrznych, umożliwiając łatwiejszą kontrolę, konserwację i serwisowanie przez cały okres eksploatacji zaworu.
Opcje dostosowywania
Rozmiar zaworu i klasa ciśnienia
Dostępne są niestandardowe rozmiary zaworów i wartości ciśnienia zgodnie z wymaganiami rurociągu i warunkami pracy.
Wybór materiału
Dostępne są opcje ze stali węglowej, stali nierdzewnej, stali nierdzewnej duplex, stali stopowej i stali węglowej niskotemperaturowej dla różnych środowisk serwisowych.
Zakończ opcje połączenia
Zgodnie z wymaganiami instalacyjnymi można dostarczyć kołnierze, złącza spawane doczołowo i niestandardowe projekty połączeń.
Materiały tarcz i gniazd
Materiały dysku i gniazda można wybrać w oparciu o wymagania dotyczące uszczelnienia, warunki temperaturowe i charakterystykę medium.
Opcje obsługi
Dostępne są konfiguracje obsługi ręcznej, przekładniowej, pneumatycznej i elektrycznej, spełniające różne wymagania w zakresie automatyzacji.
Dostosowanie projektu
PORO zapewnia dostosowanie zaworów-w oparciu o projekt zgodnie ze specyfikacjami klienta, rysunkami i wymaganiami technicznymi.
Możliwości produkcyjne i zapewnienie jakości
Bardzo doświadczony
Założona w 1997 roku firma PORO ma ponad 25-letnie doświadczenie w produkcji zaworów przemysłowych do zastosowań naftowych i gazowych, chemicznych, energetycznych, morskich i przemysłowych.
Możliwość produkcji wielu-materiałów
PORO produkuje zawory ze stali węglowej, stali nierdzewnej, stali nierdzewnej duplex, stali stopowej i stali węglowej niskotemperaturowej do różnych warunków pracy.
Produkcja i kontrola jakości
Produkcja zaworów obejmuje weryfikację materiału, precyzyjną obróbkę, montaż, próbę ciśnieniową i kontrolę końcową. Dokumentacja inspekcji może zostać dostarczona zgodnie z wymaganiami projektu.
Zgodność z międzynarodowymi standardami
PORO wspiera produkcję zaworów zgodnie ze specyfikacją klienta i obowiązującymi normami międzynarodowymi, w tym wymaganiami ANSI, DIN, BS, JIS i GB.
Dlaczego warto wybrać zasuwę z pełnym dyskiem PORO
Projekt-Rozwiązania zaworów oparte na projektach
PORO zapewnia zalecenia dotyczące zaworów w oparciu o warunki pracy, wymagania dotyczące rurociągów i warunki zastosowania.
Wsparcie komunikacji technicznej
PORO współpracuje z klientami w celu przeglądu specyfikacji projektu i zapewnienia odpowiednich konfiguracji zaworów.
Doświadczenie w zastosowaniach przemysłowych
PORO spełnia wymagania dotyczące zaworów w zastosowaniach związanych z ropą i gazem, petrochemią, energetyką i procesami przemysłowymi.
Wsparcie dokumentacji projektu
PORO może dostarczyć dokumentację techniczną i zapisy z inspekcji zgodnie z wymaganiami projektu.
Często zadawane pytania
P: Jaka jest różnica między zasuwą z pełnym dyskiem a zasuwą płytową?
Odp.: Zasuwa z pełnym dyskiem ma dysk-w kształcie klina, który uszczelnia nachylone gniazda, natomiast zasuwa płytowa ma płaską konstrukcję z równoległymi powierzchniami uszczelniającymi. Zasuwy pełnodyskowe są powszechnie wybierane do ogólnych zastosowań w izolacji przemysłowej, podczas gdy zasuwy płytowe są często stosowane w określonych rurociągach wymagających różnych właściwości uszczelniających.
P: Czy zasuwę z pełnym dyskiem można stosować do zastosowań dławiących?
Odp.: Nie. Zasuwy pełnodyskowe są przeznaczone do izolowania typu wł./wył., a nie do ciągłej regulacji przepływu. Eksploatacja zaworu w pozycji częściowo otwartej może spowodować nadmierne zużycie powierzchni uszczelniających dysku i gniazda.
P: Jakie czynniki należy wziąć pod uwagę przy wyborze zasuwy z pełnym dyskiem?
Odp.: Kluczowe czynniki wyboru obejmują rozmiar zaworu, klasę ciśnienia, temperaturę roboczą, medium robocze, zgodność materiałów korpusu i wyposażenia, typ przyłącza końcowego oraz wymagania instalacyjne. W przypadku mediów korozyjnych lub-o wysokiej temperaturze wybór materiału jest szczególnie ważny.
P: Jakie informacje są wymagane do wyceny zasuwy Solid Disc?
Odp.: Klienci powinni podać rozmiar zaworu, ciśnienie znamionowe, typ medium, temperaturę roboczą, standard połączenia, wymagania materiałowe, metodę działania i specyfikacje projektu. Szczegóły te pomagają określić odpowiednią konfigurację zaworu i cenę.
P: Jaka jest różnica między zasuwą z pełnym dyskiem a zaworem kulowym?
Odp.: Zasuwy z pełnym dyskiem są zwykle używane do izolowania rurociągów, gdzie wymagane jest pełne otwarcie przepływu i niska strata ciśnienia. Zawory kulowe zapewniają szybsze działanie o ćwierć obrotu i często są preferowane w zastosowaniach wymagających częstego otwierania i zamykania.
P: Jaka jest różnica między zasuwą z pełnym dyskiem a zaworem kulowym?
Odp.: Zasuwy z pełnym dyskiem są używane głównie do izolacji ze względu na ich prostą ścieżkę przepływu i niski opór przepływu przy pełnym otwarciu. Zawory kulowe są zazwyczaj wybierane do zastosowań wymagających regulacji przepływu lub kontroli dławienia.
P: Jaki rodzaj mediów może być obsługiwany przez zasuwy Solid Disc?
Odp.: Zasuwy z dyskiem stałym można stosować do różnych mediów przemysłowych, w tym ropy, gazu, wody, pary i płynów chemicznych. Wybór materiału powinien opierać się na charakterystyce medium, temperaturze, ciśnieniu i wymaganiach korozyjnych.
P: Czy zasuwy pełnodyskowe nadają się do zastosowań-wysokociśnieniowych?
O: Tak. Zasuwy pełnodyskowe można stosować w systemach-wysokociśnieniowych, jeśli do warunków pracy zostanie wybrana właściwa klasa ciśnienia, materiały, konstrukcja uszczelnienia i wymagania produkcyjne.
P: Jakie dokumenty są dostępne w przypadku zamówień na zasuwy Solid Disc?
Odp.: Można dostarczyć dokumentację zgodnie z wymaganiami projektu, w tym certyfikaty materiałowe, raporty z inspekcji, zapisy z kontroli wymiarowej i raporty z prób ciśnieniowych.
P: Jak wybrać niezawodnego producenta zasuwy z dyskiem stałym?
Odp.: Kupujący powinni ocenić doświadczenie producenta w produkcji zaworów, możliwości materiałowe, procedury kontroli, wsparcie techniczne i zdolność do spełnienia specyfikacji projektu. Przegląd poprzednich zastosowań przemysłowych i dokumentacji jakościowej może również pomóc w zweryfikowaniu wiarygodności dostawcy.
